KONTROLLE FAHRZEUGELEMENTE

Qualitätssicherung von Spritzgusselementen für Fahrzeuge durch robotergesteuerte Messkameras

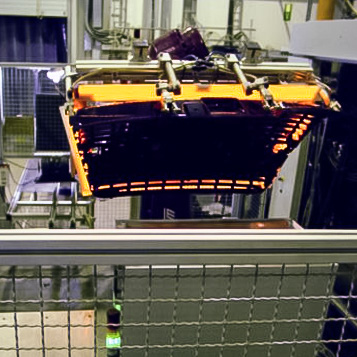

Der Roboter führt das Kunststoffteil unmittelbar nach der Entnahme aus der Spritzgussmaschine an den Kameras vorbei (on the fly). Dabei wird eine 3D-Bahn mit großer Geschwindigkeit beschrieben und alle Prüfelemente durch die Kameras während der Bewegung vermessen.

Technische Daten
Messelemente: Unterschiedlichste Spritzgussprodukte (PKW-Frontgrill, Innenverkleidung, usw.) und diverse unterschiedlich geformte Kunststoff- Elemente (Haken, Bohrungen, Laschen, Kunststoffnetze usw.)
Messdauer gesamt: ca. 20 sec
Messgenauigkeit: ± 100 µm
Steuerung Triggerung des Visioncontrollers und Programmwechsel über Robotersteuerung bzw. SPS, automatische Umschaltung zwischen den Messkameras sowie Auflicht- und Durchlichtprüfung, sofortiges und vollautomatisches Ausschleusen von NiO-Teilen, Speichern der NG-Daten und Bilddateien auf Flashspeicher

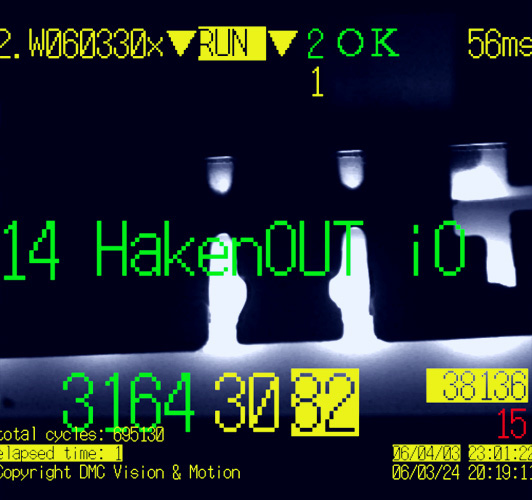

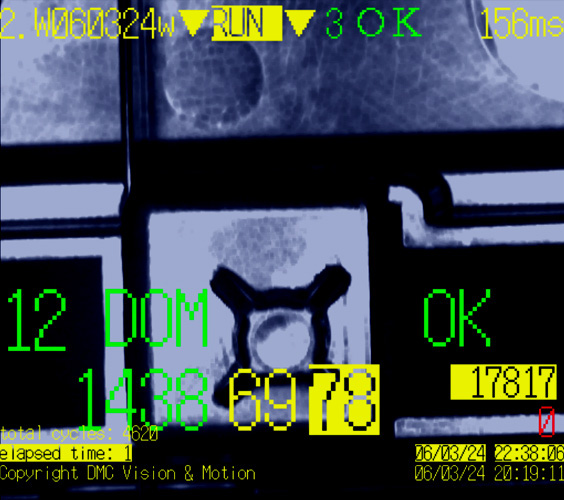

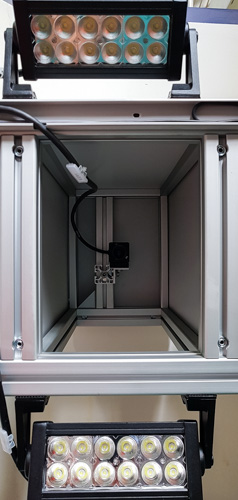

Bilder
